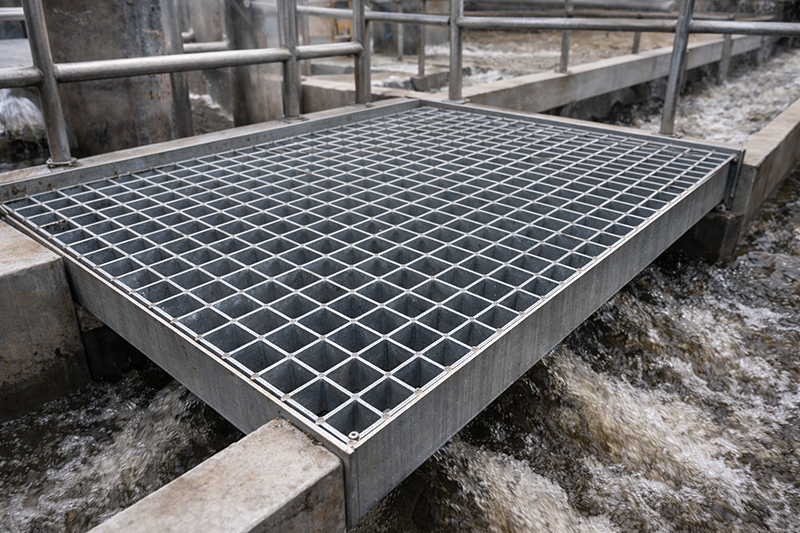

Как читать обозначения ячейки и несущей полосы настила (3311, 3438, 3333): мини-справочник

Обозначение решетчатого настила с первого взгляда выглядит как случайный набор цифр: 3311, 3333, 3438, иногда с буквами SP или W перед ними. На самом деле в этом коде зашиты три ключевых параметра изделия: шаг несущих полос, шаг поперечных прутков и сечение несущей полосы. Зная логику обозначения, можно по маркировке сразу понять геометрию настила, прикинуть его вес и несущую способность еще до того, как открывать каталог поставщика.

Из чего состоит обозначение настила

Полное обозначение выглядит примерно так: 30×3 / 3333 или SP 34×38 / 30×3. Это два блока, которые читаются отдельно.

Первый блок — сечение несущей полосы. Запись 30×3 означает: высота полосы 30 мм, толщина 3 мм. Это главный силовой элемент настила, который несет нагрузку между опорами. Высота определяет жесткость на изгиб, толщина — устойчивость к смятию и боковым нагрузкам.

Второй блок — геометрия ячейки, то есть шаги несущих и поперечных элементов. Именно здесь кроется 3311, 3333, 3438 и подобные обозначения.

Разные производители и стандарты могут менять порядок этих блоков или добавлять префиксы.

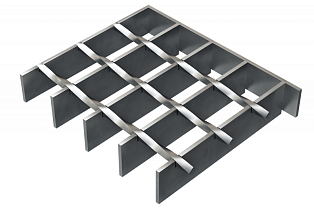

Что означают четыре цифры в обозначении ячейки

Четырехзначное число кодирует два параметра: шаг несущих полос и шаг поперечных прутков, каждый — двумя цифрами:

• 3311 — шаг несущих полос 33 мм, шаг поперечных прутков 11 мм;
• 3333 — шаг несущих 33 мм, шаг поперечных 33 мм (квадратная ячейка);
• 3438 — шаг несущих 34 мм, шаг поперечных 38 мм.

Шаг измеряется от оси до оси соседних элементов. Это важно: видимый просвет ячейки всегда меньше шага на ширину самого элемента. У несущей полосы толщина 2–5 мм, у поперечного прутка диаметр обычно 5–8 мм. Реальный просвет ячейки 3333 с прутком 6 мм — примерно 27×27 мм, а не 33×33.

Наиболее распространенные комбинации в российской практике

Шаг 33 мм для несущих полос — исторически сложившийся стандарт: при таком шаге панель шириной 1000 мм вмещает ровно 30 полос с краями. Шаг 34 мм — чуть более редкий вариант, пришедший из европейских стандартов.

Что означает SP в обозначении

Префикс SP — аббревиатура из немецкого промышленного стандарта (от нем. Stabrost-Platte — стержневая решетка), которая прижилась в каталогах многих производителей, включая российских. Обозначение настила SP 34×38 / 30×3 читается так: настил с ячейкой 34×38 мм (шаг несущих × шаг поперечных), несущая полоса сечением 30×3 мм.

Иногда встречается вариант записи через косую черту в обратном порядке: 30×3 / 34×38. Смысл тот же, порядок блоков зависит от традиций конкретного производителя.

Буква W в некоторых каталогах (например, W-тип) обозначает настил с зубчатой насечкой Serrated на верхней кромке несущих полос — для повышенного сцепления. Это не отдельный тип ячейки, а модификация поверхности. Полное обозначение выглядит как SP 34×38 / 30×3 W или 33×33 / 30×3 Serrated.

Как по обозначению понять вес и несущую способность

Сечение несущей полосы — главный параметр для расчета. Высота полосы определяет момент инерции и, соответственно, прогиб при нагрузке. Зависимость нелинейная: при увеличении высоты вдвое (с 25 до 50 мм) жесткость на изгиб возрастает примерно в восемь раз.

Ориентировочный вес стальных настилов (сталь Ст3, горячее цинкование)

Ячейка влияет на вес незначительно: решетчатый настил 33×11 с мелким шагом поперечных прутков будет тяжелее настила 33×33 при том же сечении несущих полос примерно на 15–20% — за счет большего числа поперечных элементов.

Несущая способность при известном сечении и пролете определяется по таблицам производителя или расчетом по сопротивлению материалов. Приблизительный ориентир для полосы 30×3 при пролете 1000 мм — допустимая нагрузка 600–800 кг/м², при пролете 1500 мм — около 300–400 кг/м².
