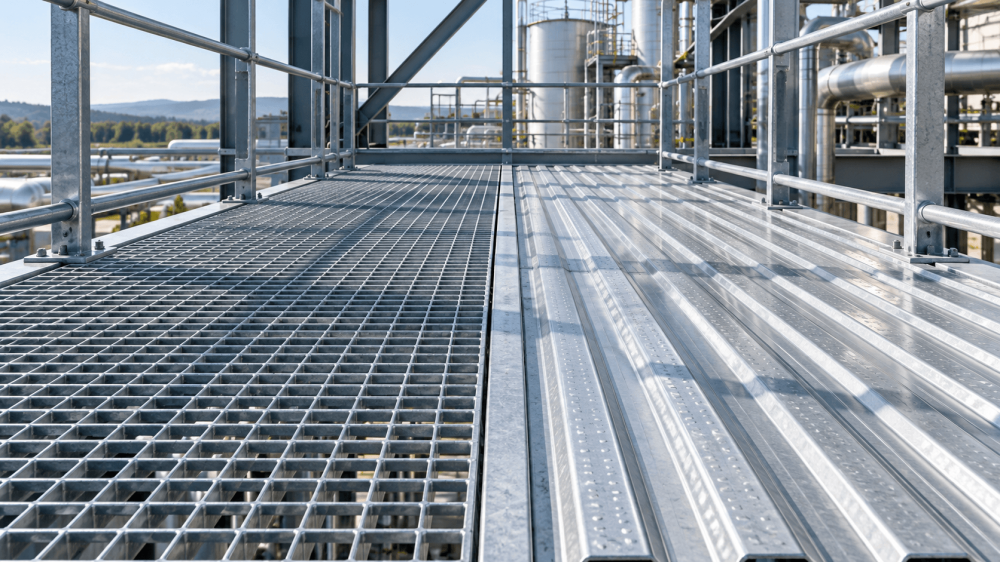

Решетчатый настил выбирают для площадок с высокой нагрузкой, больших пролетов и мест, где нужно пропускать воду, снег, свет и воздух. Профилированный настил подходит для узких проходов, переходных мостиков и кровельных дорожек, где важны сцепление с подошвой в любом направлении и защита от падения мелких предметов. Оба варианта изготавливают из стали с горячим цинкованием, и оба служат десятилетиями. Разница — в конструкции полотна, несущей способности и поведении в реальных условиях эксплуатации. Ниже разберем, как каждый тип работает, и дадим таблицу для быстрого выбора.
Решетчатый настил — панель из несущих стальных полос, поставленных на ребро, и поперечных связующих элементов. Их соединяют контактной сваркой или прессованием. Площадь просвета у такой панели обычно превышает 80%.
Профилированный настил — гнутая стальная планка с отбортовками по краям. В поверхности пробиты отверстия с выштампованными краями, которые работают как зубцы против скольжения. Планки ставят одну к другой и крепят к опорным балкам.
У решетчатого настила нагрузку воспринимают полосы высотой 20–50 мм и более, поставленные на ребро. Такая панель перекрывает пролеты до 1,5–2 м и выдерживает проезд тележек и складской техники при правильном подборе сечения.
Профилированная планка работает за счет отбортовок. Ее несущая способность хорошо подходит для пешеходной нагрузки на пролетах до 1–1,5 м в зависимости от высоты профиля и толщины металла. Для тяжелых сосредоточенных нагрузок профилированный настил, как правило, не применяют.
Решетчатый настил хорошо держит сцепление в направлении поперек несущих полос. Для уличных лестниц и площадок с наледью или маслом выбирают полосы с насечкой. Каблук или мелкий инструмент может провалиться в ячейку, поэтому над оживленными проходами используют мелкую ячейку или добавляют сетку.
У профилированного настила выштамповки цепляют подошву в любом направлении. Отверстия небольшие, мелкие предметы через них почти не проходят. Поэтому такой настил часто ставят на кровельных переходах, эстакадах и обслуживающих мостиках над оборудованием.
Решетчатое полотно почти не задерживает воду и снег: они проходят сквозь ячейки, поверхность быстро высыхает, наледи образуется меньше. Свет и воздух свободно проникают на нижние уровни, что удобно для многоярусных площадок и технологических этажей.
Профилированный настил тоже пропускает воду через отверстия, но сплошная доля поверхности больше. Снег на нем задерживается дольше, и зимой его чаще приходится чистить. Зато над оборудованием он частично защищает от падающего мусора и капель.
Прессованный решетчатый настил и сварной ставят на технологических площадках, в ремонтных зонах, на ступенях лестниц, в перекрытиях приямков и дренажных каналов, на эстакадах и складских антресолях. Прессованный вариант выбирают, когда важны ровная поверхность, точная геометрия и аккуратный внешний вид, например в общественных зданиях и на фасадах.
Профилированный настил применяют для кабельных и технологических эстакад, кровельных дорожек, переходных мостиков, площадок обслуживания вентиляционного оборудования и конвейерных галерей.
Сравнивать цену за квадратный метр недостаточно. Учитывайте всю конструкцию: решетчатый настил перекрывает больший пролет, поэтому под ним нужно меньше опорных балок. Профилированная планка легче и дешевле за метр, но на широкой площадке потребует более частого шага опор. Для узкого прохода шириной до метра профилированный настил часто выходит экономичнее, для площадки шириной несколько метров выгоднее решетчатый.
Таблица сравнения
|
Параметр |
Решетчатый настил |
Профилированный настил |
|
Несущая способность |
высокая, вплоть до проезда техники |
для пешеходной нагрузки |
|
Пролет |
до 1,5–2 м |
до 1–1,5 м |
|
Просвет |
более 80% |
небольшие отверстия |
|
Противоскольжение |
поперек полос, лучше с насечкой |
во всех направлениях |
|
Падение мелких предметов |
возможно через ячейку |
практически исключено |
|
Снег и вода |
не задерживаются |
задерживаются дольше |
|
Типичные объекты |
площадки, лестницы, антресоли, приямки |
мостики, эстакады, кровельные дорожки |
Можно после проверки шага опор и нагрузки. При замене решетчатого настила на профилированный шаг балок может оказаться слишком большим. Обратная замена обычно возможна без переделки каркаса, но нужно учесть вес панелей.
Для кровельных дорожек чаще берут профилированный настил: он легкий, не требует мощных опор и хорошо держит подошву. Решетчатый используют на кровлях для площадок под оборудование, где нагрузка выше.
Для зон с интенсивным движением персонала выбирают ячейку, в которую не проваливается каблук и инструмент. Размер согласуют с требованиями охраны труда на объекте. На технологических площадках без постоянного прохода подходит стандартная ячейка.
Профилированные планки легче, их может уложить один-два монтажника без техники. Решетчатые панели тяжелее, но перекрывают большую площадь за одну установку. Оба типа крепят к балкам специальными креплениями или на сварку.
Да, это распространенное решение. Основные площадки и лестницы делают из решетчатого настила, а узкие переходы и кровельные дорожки — из профилированного. Важно согласовать уровни и узлы стыковки.
