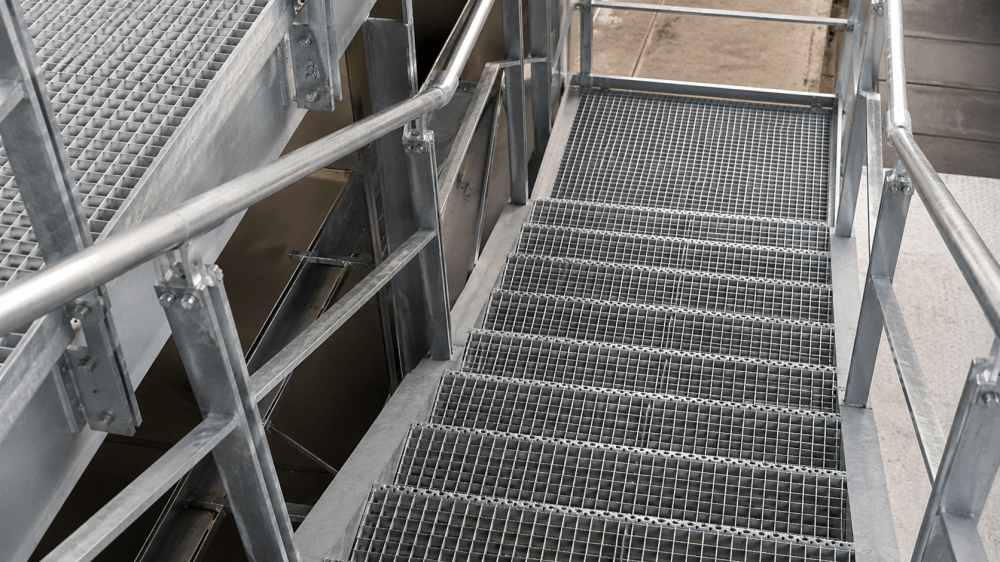

Лестницы из решетчатого настила — стандарт для промышленных объектов: склады, цеха, резервуарные парки, эстакады. Ступени пропускают воду и грязь, не требуют уборки и служат десятилетиями. Но именно из-за кажущейся простоты их часто монтируют с ошибками — деформации, расшатывание, несоответствие нормам проявляются через год-два эксплуатации.
Из каких узлов состоит конструкция
Четыре основных элемента лестницы из решетчатого настила:
- Косоуры — несущие наклонные балки. Обычно швеллер №10–16 или уголок 75×75–100×100 мм. Угол наклона по СП 56.13330: 45–60° для рабочих лестниц, до 75° — для обслуживающих переходов.
- Ступени. Их нарезают из настила по ширине марша — 600–800 мм. Глубина проступи — минимум 200 мм, высота подъема — 150–200 мм по СП 23-101.
- Площадки. Их устраивают в начале и конце марша, а при высоте подъема более 3 м — промежуточную через каждые 18 ступеней. Выполняют из того же настила с отдельными несущими балками.
- Ограждение. Высота перил — минимум 1000 мм по ГОСТ 25772, при перепаде высот более 5 м — 1100 мм.
Как крепят ступени: три способа
- Кронштейн-уголок. К косоуру приваривается горизонтальный уголок 50×50 или 63×63 мм, на него укладывается ступень и крепится клип-зажимами или болтом М8–М10. Удобен для съемных конструкций. Слабое место: уголок работает на кручение и без ребра жесткости деформируется под нагрузкой.
- Накладная пластина. Ступень опирается на косоур, снизу — стальная пластина 6–8 мм, крепление болтом насквозь. Жесткое соединение, хорошо работает при вибрации — рядом с компрессорами и конвейерами.
- Приварная фиксация. Настил приваривают угловым швом 4–6 мм. Максимальная жесткость, но разобрать без болгарки не выйдет. Подходит для постоянных конструкций, где доступ к подлестничному пространству не нужен.
Какие ошибки встречаются чаще всего
- Неправильный шаг крепления. Настил крепят только по краям, пропуская середину. Панель прогибается, крепления расшатываются. Норма: минимум четыре точки на ступень шириной до 800 мм.
- Опора на поперечные прутки. Когда кронштейн слишком узкий или смещен, ступень опирается не на несущие полосы, а на прутки. Прутки на изгиб не рассчитаны — деформация неизбежна. Кронштейн должен захватывать минимум две несущие полосы с каждой стороны.
- Несоосность косоуров. Косоуры выставляют независимо, и один оказывается выше другого на 5–8 мм. Ступень стоит с перекосом, крепления работают в распор — через год появляется люфт. Косоуры выставляют в паре по одному горизонтальному уровню.
- Отсутствие компенсационного зазора. При перепаде температур 60 °С марш длиной 4 м удлиняется на 2,8 мм. Если оба конца косоура жестко приварены — возникают распорные усилия, деформирующие или отрывающие закладные детали. Один конец марша должен опираться на скользящую опору.
- Стойки ограждения на ступенях. Настил не рассчитан на боковое усилие: при опоре на перила стойка вырывает крепление. Стойки всегда крепят к косоуру или к отдельной несущей стойке марша.
- Незащищенные сварные швы. После монтажа швы зачищают и цинкуют или красят. Если пропустить — через 2–3 года именно в этих местах появляется сквозная коррозия, поскольку оцинкованное покрытие нарушено.
Узел примыкания марша к площадке
Самый нагруженный и чаще всего неправильно выполненный узел. Типичная ошибка — опереть косоур на настил площадки, минуя несущую балку. Настил не воспринимает сосредоточенную нагрузку от марша, и при первой интенсивной эксплуатации площадка деформируется.
Правильно: косоур заходит за балку площадки минимум на 100 мм и крепится к ней болтом М12 или угловым швом 6 мм длиной 80 мм. Настил площадки в этом узле силовой роли не играет.
Чек-лист приемки смонтированной лестницы
- Угол наклона марша соответствует проекту: 45–60° рабочие, до 75° обслуживающие.
- Глубина проступи не менее 200 мм, высота подъема 150–200 мм.
- Каждая ступень закреплена минимум в четырех точках.
- Кронштейны опираются на несущие полосы настила, а не на поперечные прутки.
- Косоуры выставлены в одном горизонтальном уровне (допуск ±2 мм на 1 м).
- Один конец марша имеет скользящую опору.
- Стойки ограждения закреплены к косоуру, а не к настилу ступени.
- Высота перил не менее 1000 мм (1100 мм при перепаде более 5 м).
- Сварные швы зачищены и защищены от коррозии.
- Косоур заходит за балку площадки минимум на 100 мм.
