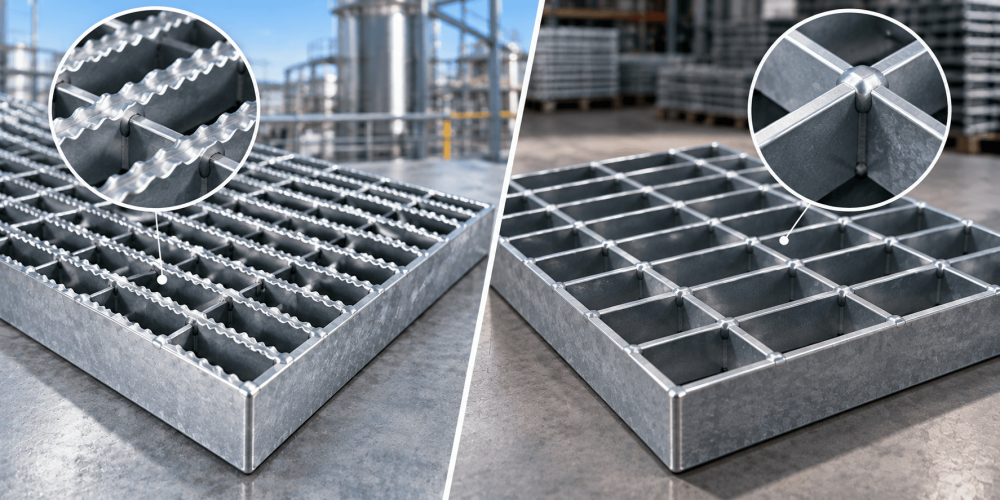

Настил SP: что это за серия и чем отличается от «обычного» сварного настила

Маркировка SP расшифровывается просто — сварной решетчатый настил. Буквы в начале обозначения указывают способ производства: несущие полосы и связующие прутки соединены сваркой, а не запрессованы механически, как в настилах серии P.

Сравнение с «обычным сварным настилом» в отношении SP не совсем корректна: SP и есть тот самый базовый тип сварного настила, а различия внутри серии касаются исполнения, а не технологии соединения элементов.

Откуда взялась аббревиатура SP

Обозначение пришло из немецкого стандарта DIN 24537, который задает размеры и маркировку решетчатых настилов. SP — сокращение от Schweißpressrost: «сварно-прессованный настил». Название отражает саму технологию — прутки одновременно запрессовывают в полосы и сваривают в точках пересечения. Для сравнения, прессованная серия обозначается буквой P — от Pressrost, без слова «сварка» в названии.

Как расшифровывается маркировка SP

Полное обозначение выглядит как буквенно-цифровой код, например SP 34×38 30×3:

• Первая часть — SP — указывает тип решетки.
• Цифры 34×38 — шаг несущих полос и связующих прутков в миллиметрах.
• Последние цифры — высота и толщина несущей полосы.

По этой маркировке можно сразу оценить прочность и вес конкретного изделия, не заглядывая в отдельную техническую документацию. Чем гуще шаг несущих полос и толще сама полоса, тем выше несущая способность настила и тем больше его масса на квадратный метр.

Как устроено соединение элементов в серии SP

Несущие полосы и связующие прутки в настиле SP соединяет кузнечно-прессовая сварка. Прутки запрессовывают в полосы под давлением около 1000 кН, а затем сваривают электросваркой мощностью порядка 2500 кВА. Такой метод дает жесткую, не ослабленную по длине конструкцию — сварной шов не создает точек снижения прочности вдоль несущей полосы.

Это принципиально отличает SP от прессованных настилов серии P (или PR), где связующие полосы запрессовывают в заранее вырезанные пазы под давлением около 5000 кН без сварки. Прессованное соединение держится за счет натяга в месте посадки, а не за счет сварного шва.

Какие исполнения встречаются внутри серии SP

Серия SP делится на несколько вариантов по поверхности несущей полосы:

• SP — стандартное исполнение с гладкой поверхностью полосы, для общего применения;
• SP/S4, SP/S5, SP/S6 — модификации с зубьями противоскольжения, где цифра обозначает степень насечки;
• SP offshore — усиленное исполнение с противоскользящими элементами для морских платформ и объектов с повышенной влажностью.

Выбор исполнения зависит от условий эксплуатации. Все варианты SP держат сопоставимую нагрузку при одинаковом шаге и толщине несущей полосы — разница именно в сцеплении с обувью или колесами техники.

Из какого металла делают настил SP

Для несущих полос и связующих прутков применяют свариваемую углеродистую сталь — S235 или Ст3 — либо нержавеющие марки: AISI304, AISI316, 08Х18Н10, 10Х17Н13М2Т. Выбор материала определяет и стоимость настила, и его устойчивость к коррозии:

• Углеродистая сталь с защитным покрытием — цинкованием или окраской — используется в большинстве промышленных объектов.
• Нержавеющие марки применяют там, где настил контактирует с агрессивной средой напрямую: пищевые производства, химические предприятия, объекты с постоянной влажностью.

Где применяют настил SP

Область применения настила SP широкая — от промышленных площадок до декоративных элементов фасада. Его укладывают на технологические площадки, лестничные марши, ограждения приямков, мостики и переходы на производстве. Легкий вес при высокой несущей способности делает конструкцию удобной для монтажа без тяжелой подъемной техники.

Сварной решетчатый настил SP применяют и в частном строительстве — для оформления входных групп, террас, декоративных элементов ограждений, где важны и прочность, и внешний вид сетчатой структуры.

Настилы SP и P: ключевые отличия
