Прессованный настил: как выбрать ячейку и полосу под задачи склада/переходов/площадок

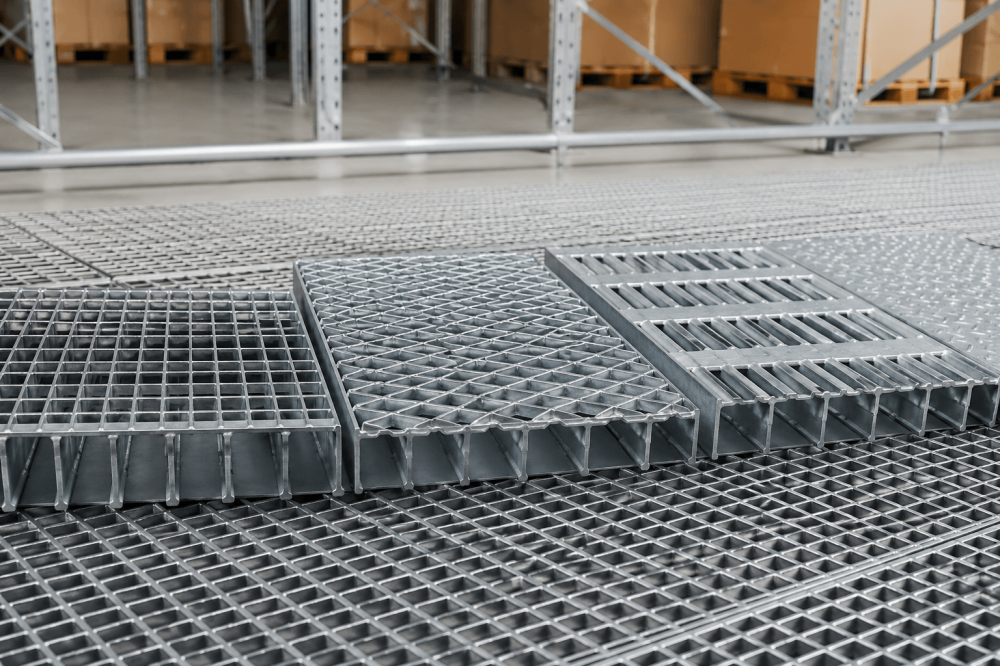

Прессованный стальной настил — решетчатые панели из стальных полос, соединенных холодной прессовкой без сварки и болтов. Получается жесткая и легкая конструкция для промышленных объектов, складов, пешеходных переходов и смотровых площадок.

Главный вопрос при выборе — какой шаг ячейки и какую высоту полосы взять, чтобы настил справлялся с нагрузками и не создавал проблем в эксплуатации.

Как читать маркировку и из чего складывается геометрия

Настил описывается тремя параметрами: шириной несущей полосы, ее толщиной и шагом поперечных стержней. Стандартная запись: 30×3/38×38 — несущая полоса 30 мм высотой и 3 мм толщиной, ячейка 38×38 мм.

Несущие полосы воспринимают основную нагрузку и идут вдоль пролета. Их высота определяет жесткость панели: стандартные значения 25, 30, 32, 38, 40 мм. Поперечные прутки (круглые или квадратные, диаметром 5–8 мм) вдавлены в полосы с шагом 25, 34 или 38 мм и задают вторую сторону ячейки.

Размер ячейки — произведение двух шагов. Если несущие полосы стоят с шагом 34 мм, а прутки — с шагом 38 мм, ячейка составляет 34×38 мм.

Почему размер ячейки влияет на безопасность

Речь не только о нагрузках, но и о том, что через настил может провалиться или застрять:

• Пешеходные зоны. Для обычной обуви ячейка не должна превышать 30×30 мм — каблук не проваливается, человек не спотыкается. ГОСТ Р 58933 и EN ISO 14122 допускают ячейку до 34×38 мм для промышленных переходов, но только для персонала в рабочей обуви.
• Зоны с мелкими предметами. Работа с инструментом и болтами — ячейка минимальная, 25×25 мм. Иначе мелочь сыплется на нижние ярусы и создает риск для людей и оборудования.
• Технические площадки без постоянного присутствия людей. Ячейку можно увеличить до 38×38 или 50×50 мм — экономия по весу и стоимости значительная при сохранении безопасности.
• Аграрные объекты. Для копытных животных нужна ячейка 50×50 мм со скругленными кромками полос: копыто не защемляет, навоз и жидкость уходят свободно.

Как нагрузка и пролет определяют выбор полосы

Для вилочных погрузчиков (3–10 т) прессованный настил не подходит — нужны рифленые стальные листы или сварные решетки с усиленными балками. Максимальная сосредоточенная нагрузка на прессованный настил — 1,5–2 т, и это уже предел.

Толщина полосы влияет на устойчивость к ударным нагрузкам: для пешеходных переходов достаточно 3 мм, для промышленных площадок с падающими предметами — 4 мм.

Какие конфигурации подходят под конкретные объекты

• Склады и антресоли. Стандарт: полоса 30×3 мм, ячейка 34×38 мм, оцинкованная сталь. Вес — 16–18 кг/м², нагрузка 4–5 кН/м² при пролете до 1,2 м, обслуживание не требуется 15–20 лет.
• Пешеходные эстакады. Ячейка 30×30 мм, полоса 38×3 или 38×4 мм, горячее цинкование. Нормативная нагрузка по СП 35.13330 — 5 кН/м². Поверхность полос — рифленая или с зубчатой насечкой.
• Химическая и нефтяная промышленность. Ячейка 34×38 мм, полоса 40×3 мм, нержавейка 304 или 316L. Нержавеющая сталь в три раза дороже оцинкованной, но оцинковка в агрессивных средах деградирует за 5–7 лет.
• Архитектура и ландшафт. Ячейка 19×19 или 25×25 мм, алюминий с порошковой окраской или анодированием. Алюминиевый настил весит вдвое меньше стального — 8–9 кг/м².

Какое антискользящее исполнение выбрать

Базовый оцинкованный настил скользит при влажности. Три варианта решения:

• Рифленая кромка — верхняя грань полосы с зубьями или рифлением. Дешевле всего, плюс 5–10% к стоимости; подходит для большинства крытых переходов.
• Точечная насечка (наклеп) — насечка методом прессовки, держится дольше рифленой кромки. Для переходов с интенсивным трафиком.
• Алмазная просечка — вытянутые просечки на полосах, максимальное сцепление. Оптимально там, где бывает лед или постоянно мокро.

В отапливаемом помещении без влажности антискользящее исполнение некритично.

Сравнительная таблица: конфигурации по задачам
