Классификация решетчатого настила по DIN 24537

Содержание

1. Настил сварной решетчатый: тип SP/S4 с зубьями противоскольжения

2. Настил сварной решетчатый: тип SP/S5 с зубьями противоскольжения

3. Настил сварной решетчатый: тип SP offshore / S5 для морских платформ с зубьями противоскольжения

4. Настил сварной решетчатый: тип SP offshore / S6 для морских платформ с зубьями противоскольжения

5. Настил прессованный решетчатый: тип P (RR) стандартная решетка

6. Настил прессованный решетчатый: тип P/S1 (RR.AD) с зубьями противоскольжения

7. Настил прессованный решетчатый: тип P/S2 (RR.ADV) с зубьями противоскольжения

8. Настил сварной решетчатый: тип SP стандартная решетка (гладкий)

9. Настил сварной решетчатый: тип SP/S6 с зубьями противоскольжения

10. Настил сварной решетчатый: тип SP offshore для морских платформ

11. Настил сварной решетчатый: тип SP offshore / S4 для морских платформ с зубьями противоскольжения

12. Настил прессованный решетчатый: тип P/S3 (RR.AV) с зубьями противоскольжения

13. Настил прессованный решетчатый: тип P (RH) с большой нагрузочной способностью

14. Настил прессованный решетчатый: тип P/S1 (RH.AD) с большой нагрузочной способностью и с зубьями противоскольжения

15. Настил прессованный решетчатый: тип P/S2 (RH.ADV) с большой нагрузочной способностью и с зубьями противоскольжения

16. Настил прессованный решетчатый: тип P/S3 (RH.AV) с большой нагрузочной способностью и с зубьями противоскольжения

17. Настил прессованный решетчатый: тип P (RK) цельные (полные) решетки

18. Настил прессованный решетчатый - тип P/S1 (RK.AD) цельные решетки с зубьями противоскольжения

1. Настил сварной решетчатый: тип SP/S4 с зубьями противоскольжения

1 - несущая полоса;
2 - связующий пруток;
3 - обрамляющая полоса.

Размеры сварных решеток: сварные решетки стандартно выпускаются длиной до 6100 мм и стандартной шириной 1000 мм, сварные модули можно произвести практически любого размера.

Несущие полосы: несущая полоса с зубьями противоскольжения S4 с толщиной 2, 3, 4 или 5 мм, кроме 20х2 мм.

Поперечные прутки: применяются скрученные, квадратные и круглые прутки диаметром от 4 мм до 8 мм.

Они широко применяются при укладке площадок технического обслуживания, обустройстве проходных мостиков, пешеходных дорожек, при возведении эстакад. Их используют в качестве основных элементов коммуникационных систем, то есть, практически, во всех областях, где необходимы прочность и надёжность. Наиболее часто такие конструкции задействованы в газо- и нефтеперерабатывающей промышленности и строительстве производственных объектов (башни-трубы, вышки, мосты).

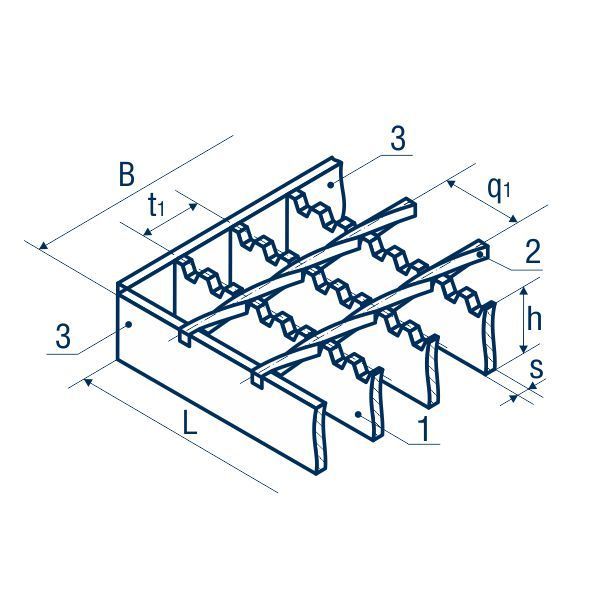

2. Настил сварной решетчатый: тип SP/S5 с зубьями противоскольжения

1 - несущая полоса;
2 - связующий пруток;
3 - обрамляющая полоса.

Размеры сварных решеток: сварные решетки стандартно выпускаются длиной до 6100 мм и стандартной шириной 1000 мм, сварные модули можно произвести практически любого размера.

Несущие полосы: несущая полоса с зубьями противоскольжения S5 с толщиной 2, 3, 4 или 5 мм, кроме 20х2 мм.

Поперечные прутки: применяются скрученные либо гладкие прутки диаметром от 4 мм до 8 мм.

Предназначены для монтажа в качестве покрытия на открытых сооружениях, подверженных частым обледенениям, образованию снежно-ледовых наносов. А также их рекомендуют к применению в цехах химической и мясомолочной промышленности.

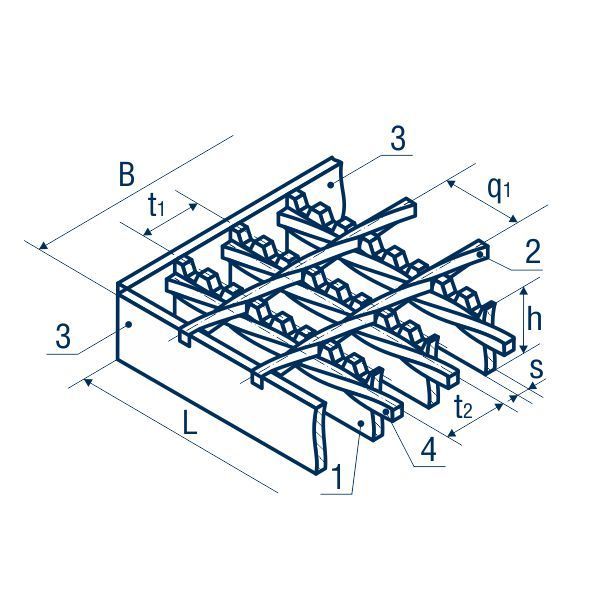

3. Настил сварной решетчатый: тип SP offshore / S5 для морских платформ с зубьями противоскольжения

1 - несущая полоса;
2 - связующий пруток;
3 - обрамляющая полоса;
4 - добавочный пруток (один или два прутка диаметром 5 мм).

Размеры настила: стандартная длина до 6100 мм и стандартная ширина 1000 мм.

Размер несущего элемента: несущая полоса с зубьями противоскольжения S5, высотой от 25 мм до 60 мм и толщиной от 3 мм до 5 мм.

Размер связующего элемента: рифлёные или скрученные прутки диаметром 5 мм.

Размер ячеек: 34,3х101,6 (или 34х101) мм и 43,2х101,6 (или 43х101) мм.

4. Настил сварной решетчатый: тип SP offshore / S6 для морских платформ с зубьями противоскольжения

1 - несущая полоса;
2 - связующий пруток;
3 - обрамляющая полоса;
4 - добавочный пруток (один или два прутка диаметром 5 мм).

Размеры настила: стандартная длина до 6100 мм и стандартная ширина 1000 мм.

Размер несущего элемента: несущая полоса с зубьями противоскольжения S6,  высотой от 25 мм до 60 мм и толщиной от 3 мм до 5 мм.

Размер связующего элемента: рифлёные или скрученные прутки диаметром 5 мм.

Размер ячеек: 34,3х101,6 (или 34х101) мм и 43,2х101,6 (или 43х101) мм.

Самый распространённый тип зубьев противоскольжения в судостроительной отрасли, рекомендовано монтировать на объектах данной отрасли – на паромах, пирсах, причалах.

5. Настил прессованный решетчатый: тип P (RR) стандартная решетка

1 – несущая полоса;
2 – связующая полоса;
3 – обрамляющая полоса.

Прессованные решетки производятся из стальных несущих и связывающих полос. Размеры являются очень точными благодаря новейшему производственному процессу. Связывающие полосы автоматически впрессовываются в несущие полосы, а приваренное обрамление гарантирует стабильность соединений.

6. Настил прессованный решетчатый: тип P/S1 (RR.AD) с зубьями противоскольжения

1 – несущая полоса;
2 – связующая полоса;
3 – обрамляющая полоса.

Тип RR.AD характеризуется нанесением зубьев противоскольжения на несущие металлические полосы. Зубья могут иметь различную форму. Такие конструкции рекомендуется монтировать на участках с незначительным риском скольжения.

Размеры прессованных решеток: прессованные решетки выпускаются размерами от 2200 мм до 2800 мм, допуски по внешним размерам решеток удерживаются в пределах +0/-4 мм.

Несущие полосы: минимальный размер несущей полосы – 20х2 мм, максимальный размер несущей полосы – 70х3 мм.

Связующие полосы: в большинстве прессованных решеток выступают поперечные полосы размерами 10х2 мм.

Чаще всего применяются решетки с ячейками 34х33 (или 33,3х33,3) мм, а также 34х11 (или 33,3х11,1) мм и 22х22 (или 22,2х22,2) мм.

В качестве обрамления прессованных решеток применяются полосы высотой равной высоте несущих полос решетки 2 мм или 3 мм, а также обрамление с перештамповкой, обрамление профилем, обрамление Т-образной полосой.

Примеры обрамления:

При производстве прессованных решёток используют листовую чёрную сталь. Монтаж решёток ведут на специальные каркасы, с определёнными заранее точками крепления.

Для повышения антикоррозионной защиты металла от коррозии и эстетической составляющей, при производстве используют новые технологии обработки поверхностей и окрашивания. Эффективным считается оцинкование поверхностей.

Прессованные решётки отличаются уникальными качествами, благодаря чему сфера их применения практически не ограничена.

• Промышленное и гражданское строительство.
• Административные, офисные объекты, частные дома.
• Производство и в объекты с/х.
• Судостроение.
• Нефтегазовая и химическая промышленность.

Ячеистые прессованные решётки применяют при обустройстве решётчатых настилов, ограждающих конструкций, в качестве элементов интерьера и экстерьера, для устройства вентиляционных каналов и систем дренажа, декоративной защиты кондиционеров, обустройства декоративных потолков.

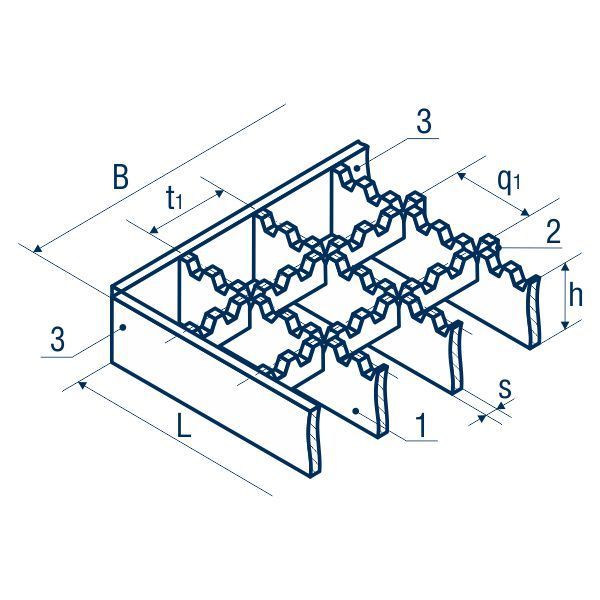

7. Настил прессованный решетчатый: тип P/S2 (RR.ADV) с зубьями противоскольжения

1 – несущая полоса;
2 – связующая полоса;
3 – обрамляющая полоса.

Тип RR.ADV – нанесение зубьев противоскольжения на несущие и связующие полосы. Такой тип настилов применяют на площадках техобслуживания, ступеней лестниц на открытых промышленных сооружениях. Их монтируют на всех объектах, которые расположены на территориях, подверженных обледенениям, снежным завалам, на участках, где высока опасность загрязнения полов смазками и маслами.

8. Настил сварной решетчатый: тип SP стандартная решетка (гладкий)

1 - несущая полоса;
2 - связующий пруток;
3 - обрамляющая полоса.

Размеры сварных решеток: сварные решетки стандартно выпускаются длиной до 6100 мм и стандартной шириной 1000 мм, сварные модули можно произвести практически любого размера.

Несущие полосы: гладкие несущие полосы высотой от 25 мм до 60 мм и толщиной несущей полосы от 2 мм до 6 мм.

Поперечные прутки: применяются скрученные, квадратные и круглые прутки диаметром от 4 мм до 8 мм.

Ячейки: чаще всего применяемыми ячейками для решеток, предназначенных для коммуникационных трасс, являются решетки размерами 34,3х38,1 (или 34х38) мм и 34,3х50,8 (или 34х50) мм.

Сварные ячеистые решетки за счёт особенностей конструкции и производства, простого монтажа, небольшого веса и устойчивости к нагрузкам, включая кручение и вибрацию, пользуются большим спросом. Их применение распространяется на широкую сферу промышленности, строительства и архитектуры. В качестве устройства противогрязевых систем, такие решётки незаменимы в торговых центрах, спортивных комплексах, в административных и офисных зданиях. В последнее время востребованы ячеистые решётки на сварке при изготовлении стеллажей – они отлично подходят в качестве полок.

9. Настил сварной решетчатый: тип SP/S6 с зубьями противоскольжения

1 - несущая полоса;
2 - связующий пруток;
3 - обрамляющая полоса.

Размеры сварных решеток: сварные решетки стандартно выпускаются длиной до 6100 мм и стандартной шириной 1000 мм, сварные модули можно произвести практически любого размера.

Несущие полосы: несущая полоса с зубьями противоскольжения S6, высотой от 30 мм до 50 мм и толщиной от 2 мм до 5 мм.

Поперечные прутки: изготавливаются либо с крученым поперечным прутком диаметром от 4 до 8 мм, либо с гладким поперечным прутком диаметром от 4 мм до 6 мм.

Такие решетки широко используют в самых критичных, неблагоприятных условиях (как природных, атмосферных, так в процессе эксплуатации), с повышенной опасностью скольжения.

10. Настил сварной решетчатый: тип SP offshore для морских платформ

1 - несущая полоса;
2 - связующий пруток;
3 - обрамляющая полоса;
4 - добавочный пруток (один или два прутка диаметром 5 мм).

Размеры настила: стандартная длина до 6100 мм и стандартная ширина 1000 мм.

Размер несущей полосы: высота несущей полосы от 25 мм до 60 мм, толщина несущей полосы от 3 мм до 5 мм.

Размер связующего элемента: рифлёные или скрученные прутки диаметром 5 мм.

Размер ячеек: 34,3х101,6 (или 34х101) мм и 43,2х101,6 (или 43х101) мм.

Тип SP offshore применяются в основном на береговых и морских предприятиях. С одним или двумя прутками между несущими полосами, разделяющими просвет ячейки и обеспечивающими безопасность при падении предметов сквозь решетку. Размеры согласно требованиям норвежских правил безопасности для буровых платформ, чтобы через решетку не пролетел шар диаметром 15 мм.

11. Настил сварной решетчатый: тип SP offshore / S4 для морских платформ с зубьями противоскольжения

1 - несущая полоса;
2 - связующий пруток;
3 - обрамляющая полоса;
4 - добавочный пруток (один или два прутка диаметром 5 мм).

Размеры настила: стандартная длина до 6100 мм и стандартная ширина 1000 мм.

Размер несущего элемента: несущая полоса с зубьями противоскольжения S4, высотой от 25 мм до 60 мм и толщиной от 3 мм до 5 мм.

Размер связующего элемента: рифлёные или скрученные прутки диаметром 5 мм.

Размер ячеек: 34,3х101,6 (или 34х101) мм и 43,2х101,6 (или 43х101) мм.

12. Настил прессованный решетчатый: тип P/S3 (RR.AV) с зубьями противоскольжения

1 – несущая полоса;
2 – связующая полоса;
3 – обрамляющая полоса.

Данный тип RR.AV имеет зубья противоскольжения только на связующих полосах и поэтому не способны выдержать большую нагрузку. Применяются в архитектурных и дизайнерских целях – отделка фасадов, жалюзи.

13. Настил прессованный решетчатый: тип P (RH) с большой нагрузочной способностью

1 – несущая полоса;
2 – связующая полоса;
3 – обрамляющая полоса.

Несущие полосы: минимальный размер несущей полосы – 25х4 мм, максимальный размер несущей полосы в каталоге – 70х6 мм (под заказ можно и более).

Связующие полосы: поперечные полосы размерами 10х3 мм и 12х3 мм.

В качестве обрамления прессованных решеток применяются полосы высотой равной высоте несущих полос решетки 4 мм или 5 мм.

Ячеистые решётки с повышенной устойчивостью к нагрузкам типа RH разработаны и изготавливаются специально для использования в условиях высоких нагрузок.

Для производства таких конструкций используют высокопрочные металлы. Кроме того, для обустройства конструкций, работающих в неблагоприятных атмосферных условиях – при опасности снегопадов и обледенения, на открытых площадках, используют ячеистые прессованные решётки с элементами противоскольжения.

Для изготовления решёток с повышенной устойчивости к нагрузкам используют несущие полосы с увеличенной толщиной и высотой. При этом соединительные полосы используют с высотой и толщиной, соответствующей размерам несущих элементов.

Прессованные решётки, которые способны выдерживать большую распределённую нагрузку и локально приложенный вес (более 50 т распределённой нагрузки и точечной при давлении колёса в 10 т), изготавливают со шлицами, расположенными противоположно, и запрессовывают их под высоким давлением в 1200 т.

Такие решётки целесообразно монтировать на объектах с очень большими расстояниями между опорами, а также при предполагаемом повышенном давлении колёс. Сегодня они нашли своё применение в качестве прессованных настилов при обустройстве покрытий вертолётных площадок, мостов, морских платформ, на участках магистралей, где предполагается интенсивное движение грузового транспорта весом в диапазоне от 3 до 60 т.

14. Настил прессованный решетчатый: тип P/S1 (RH.AD) с большой нагрузочной способностью и с зубьями противоскольжения

1 - несущая полоса;
2 - связующий пруток;
3 - обрамляющая полоса.

Это такие же решетки, как и ячеистые решетки типа RH, только на несущих полосах по всей длине наносят насечки – зубья противоскольжения (тип RH.AD). Такие конструкции рекомендуется монтировать на участках с незначительным риском скольжения.

15. Настил прессованный решетчатый: тип P/S2 (RH.ADV) с большой нагрузочной способностью и с зубьями противоскольжения

1 - несущая полоса;
2 - связующая полоса;

  3 - обрамляющая полоса.

Тип RH.ADV наиболее популярный тип противоскольжения и широко используется, так как обеспечивает самую высокую степень противоскользящей безопасности и устойчивость к большим нагрузкам. Зубья различной формы наноситься на несущие и связующие полосы.

16. Настил прессованный решетчатый: тип P/S3 (RH.AV) с большой нагрузочной способностью и с зубьями противоскольжения

1 - несущая полоса;
2 - связующий пруток;
3 - обрамляющая полоса.

Тип RH.AV – это решетки с зубьями противоскольжения. Зубья нанесены только на связующую полосу. Такие решетки отличает наименьшая степень противоскольжения, и их, как правило, используют в архитектурных и дизайнерских целях – отделка фасадов, в качестве элементов входных групп, декоративных оград, ограждений.

17. Настил прессованный решетчатый: тип P (RK) цельные (полные) решетки

1 – несущая полоса;
2 – связующая полоса;
3 – обрамляющая полоса.

Ячеистые цельные решётки или решётки полные, металлические решётки архитектурные, состоят из металлических полос (лент), одинаковых в обоих направлениях, расположенных перпендикулярно друг другу. Это их основное конструкционное отличие от других типов ячеистых решёток. Размеры полос от 30 x 2 мм до 50 x 2 мм и от 30 x 3 мм до 50 x 3 мм. Обрамление таких решёток может быть разным, что зависит от толщины ленты, но наиболее популярным является двух типов – гладкое и с двумя утолщёнными концами (обрамление с перештамповкой).

Примеры обрамления:

Такая конструкция, за счёт своей однородной поверхности, стала очень популярной для архитекторов и дизайнеров. Это обусловлено теми широкими возможностями, которые её дизайн открывает перед творческой фантазией. Решётки полные окрашивают порошковыми красками в самые различные цвета по шкале RAL, что позволяет их использовать в качестве жалюзи, маркиз, необычной отделки фасадных элементов, ограждений балконов, оград на частных участках.

18. Настил прессованный решетчатый - тип P/S1 (RK.AD) цельные решетки с зубьями противоскольжения

1 – несущая полоса;
2 – связующая полоса;
3 – обрамляющая полоса.

Размеры полос: от 30 x 2 мм до 50 x 2 мм и от 30 x 3 мм до 50 x 3 мм. На несущих полосах зубья противоскольжения. Обрамление бывает разное, в зависимости от толщины полосы.

Этот решетчатый настил состоит из двух идентичных полос в перпендикулярных направлениях. Их называют решетки полные либо цельные. Их можно красить порошковыми красками в любые цвета по RAL.
